随着5G/6G通信和高频电子技术的快速发展，电磁辐射与电磁干扰问题日益突出，对高性能吸波剂提出了更高要求。二维过渡金属硫族化合物（TMDs）凭借独特的层状结构、丰富缺陷和优异介电性能，在微波吸收领域展现出良好的应用前景。其中，二硒化钼（MoSe₂）因具有优异的电磁响应特性，成为备受关注的二维吸波材料。

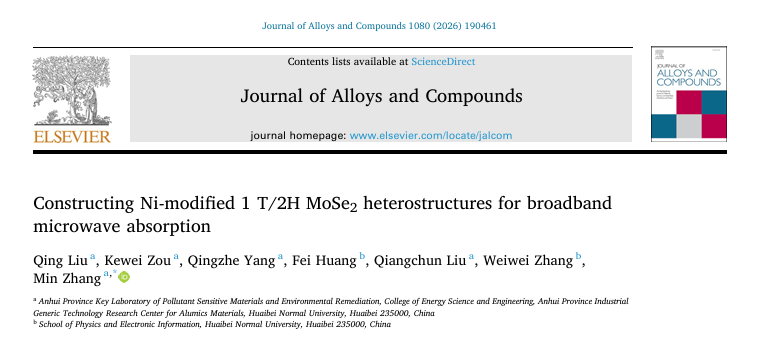

针对上述需求，学院科研人员在《Journal of Alloys and Compounds》（中科院二区，影响因子6.7）发表题为“Constructing Ni-modified 1T/2H MoSe₂ heterostructures for broadband microwave absorption”的研究论文（DOI: 10.1016/j.jallcom.2026.190461）。该研究构筑了具有花状分级结构和1T/2H异质相界面的Ni修饰MoSe₂异质结构，通过调控Ni引入量，实现微观结构、界面缺陷与介电性能的协同优化，为二维MoSe₂基微波吸收材料的结构设计与性能调控提供了新的思路。

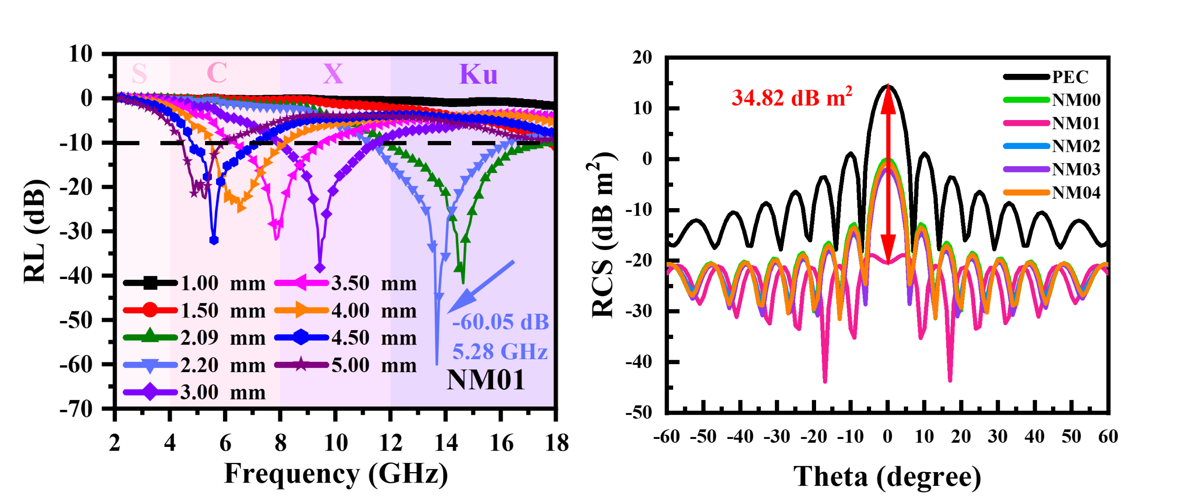

研究表明，适量Ni引入能够调控MoSe₂的相组成、界面缺陷和介电响应；花状分级结构可增强电磁波在材料内部的多重反射与散射，1T/2H异质界面则有利于增强界面极化，结合适度的导电损耗，共同促进电磁能量耗散。在多种损耗机制协同作用下，优化样品表现出优异的宽频微波吸收性能。优化样品在2.20 mm厚度时实现最小反射损耗达到-60.05 dB，有效吸收带宽为5.28 GHz；当厚度减小至2.09 mm时，有效吸收带宽进一步拓宽至6.24 GHz（11.76-18.00 GHz），实现对整个Ku波段的有效覆盖。此外，远场CST仿真结果显示，该材料的最大雷达散射截面降低幅度达到34.82 dB·m²，进一步体现了其在微波吸收和电磁散射抑制领域的潜在应用价值。

论文第一作者为淮北师范大学能源科学与工程学院2024级材料科学与工程专业硕士研究生刘晴，通讯作者为淮北师范大学能源科学与工程学院张敏副教授。本研究工作得到了安徽省高等学校自然科学基金项目、企业委托研发类课题、国家级大学生创新创业项目等多项基金支持。

文章链接：https://doi.org/10.1016/j.jallcom.2026.190461

作者简介：张敏：https://nyxy.chnu.edu.cn/szdw/szjk/fjs/content_132932

（文、图：张敏/审核：张永兴/审校：曹静/终审：谢红霞）
